ZLDL-XKSC高压限流电抗器
所属分类:ZLDL-电抗器系列

 一、产品简介

    ZLDL-XKSC型干式铁芯串联电抗器是电力系统无功补偿装置的重要配套设备。电力电容器与干式铁芯电抗器串联后,能有效地抑制电网中的高次谐波,限制合闸涌流及操作过电压,改善系统的电压波形,提高电网功率因数,对电力电容器及其它电力设备的安全运行起到了较大的作用。

二、结构特点

1、 ZLDL-XKSC型干式铁芯串联电抗器的铁芯采用优质进口Z11硅钢片,芯柱经多个气隙分成均匀小段,气隙采用环氧布板作为隔绝,以保证气隙在电抗器长期运行下而不发生变化。

2、铁芯端面采用优质硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行时的噪音,并具有较好的防腐性能。

3、线圈为环氧浇注型,线圈内外敷设环氧玻璃网格布作增强,采用H级环氧浇注体系在真空状态下进行浇注,该线圈不但绝缘性能好,而且机械强度高,能耐受大电流冲击和冷热冲击而不开裂。

4、环氧浇注线圈不吸水、局部放电量低,可在恶劣环境条件下安全运行。

5、线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行时的震动。

三、使用环境条件

1、海拔高度不超过2000米。

2、运行环境温度-25℃~+45℃,相对湿度不超过90%。

3、周围无有害气体,无易燃易爆物品。

4、周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

四、性能参数

1、干式电抗器比传统油浸式电抗器、空心电抗器的体积要小,具有重量轻、占空间小、结构简单、安装方便等特点。

2、耐温等级达到H级(180℃);正常运行时,干式铁芯电抗器的铁芯温升不大于85K,线圈温升不大于95K。

4、干式铁芯电抗器能在1.35倍额定电流下长期运行。

5、干式铁芯电抗器的噪声不大于国家标准。

6、干式铁芯电抗器耐压水平符合JB5346-1998《串联电抗器》的规定。

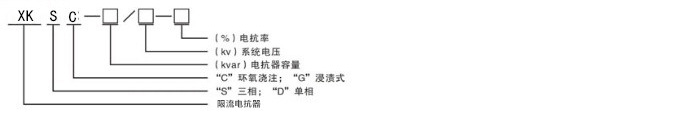

五、型号说明


 六、串联电抗器参数及外形尺寸
   XKSC型,10kV,三相,XL/XC=1%,匹配电容器电压:11kV

电抗器型号

匹配电容器规格( kvar)

电抗器容量( kvar)

电感量(mH)

外形尺寸

L×W×H(mm)

安装尺寸(mm)

XKSC-1.0/10-1%

100

1.0

3×38.52

500×360×370

350×300,4-Φ12

XKSC-2.0/10-1%

200

2.0

3×19.26

530×360×410

350×300,4-Φ12

XKSC-3.0/10-1%

300

3.0

3×12.84

530×360×420

350×300,4-Φ12

XKSC-4.5/10-1%

450

4.5

3×8.569

530×360×460

350×300,4-Φ12

XKSC-6.0/10-1%

600

6.0

3×6.420

710×450×600

400×350,4-Φ12

XKSC-7.5/10-1%

750

7.5

3×5.133

710×450×630

400×350,4-Φ12

XKSC-9.0/10-1%

900

9.0

3×4.285

740×450×640

400×350,4-Φ12

XKSC-10.0/10-1%

1000

10.0

3×3.852

740×450×650

400×350,4-Φ12

XKSC-12.0/10-1%

1200

12.0

3×3.210

770×500×680

500×400,4-Φ14

XKSC-15.0/10-1%

1500

15.0

3×2.570

770×500×710

500×400,4-Φ14

XKSC-18.0/10-1%

1800

18.0

3×2.140

800×500×720

500×400,4-Φ14

XKSC-20.0/10-1%

2000

20.0

3×1.926

800×500×750

500×400,4-Φ14

XKSC-24.0/10-1%

2400

24.0

3×1.605

800×500×800

500×400,4-Φ14

XKSC-27.0/10-1%

2700

27.0

3×1.427

830×500×800

500×400,4-Φ14

XKSC-30.0/10-1%

3000

30.0

3×1.284

830×500×840

500×400,4-Φ14

XKSC型,10kV系统,三相,XL/XC=12%,匹配电容器电压:12kV

电抗器型号

匹配电容器规格

电抗器容量

电感量(mH)

外形尺寸

L*W*H(mm)

安装尺寸

(mm)

XKSC-12/10-12%

100 kvar

12 kvar

3*551.074

740*500*700

500*400,4-Φ14

XKSC-18/10-12%

150 kvar

18 kvar

3*367.383

770*500*800

500*400,4-Φ14

XKSC-24/10-12%

200 kvar

24 kvar

3*275.537

800*500*860

500*400,4-Φ14

XKSC-36/10-12%

300 kvar

36 kvar

3*183.691

830*500*930

600*400,4-Φ14

XKSC-54/10-12%

450 kvar

54 kvar

3*121.897

890*550*990

600*450,4-Φ14

XKSC-120/10-12%

1000 kvar

120 kvar

3*54.993

980*550*1190

700*450,4-Φ16

XKSC-144/10-12%

1200 kvar

144 kvar

3*45.843

1010*600*1220

700*500,4-Φ16

XKSC-180/10-12%

1500 kvar

180 kvar

3*36.637

1190*600*1200

800*550,4-Φ16

XKSC-216/10-12%

1800 kvar

216 kvar

3*30.545

1220*600*1260

800*500,4-Φ16

XKSC-252/10-12%

2100 kvar

252 kvar

3*26.190

1250*600*1300

800*500,4-Φ16

XKSC-288/10-12%

2400 kvar

288 kvar

3*22.902

1330*700*1460

800*600,4-Φ16

XKSC-324/10-12%

2700 kvar

324 kvar

3*20.363

1360*700*1490

900*600,4-Φ18

XKSC-360/10-12%

3000 kvar

360 kvar

3*18.331

1390*700*1520

900*600,4-Φ16

XKSC-396/10-12%

3300 kvar

396 kvar

3*16.657

1390*700*1600

900*600,4-Φ16

XKSC-432/10-12%

3600 kvar

432 kvar

3*15.272

1600*800*1470

900*700,4-Φ18

XKSC-480/10-12%

4000 kvar

480 kvar

3*13.748

1600*800*1580

900*700,4-Φ18

XKSC-504/10-12%

4200 kvar

504 kvar

3*13.088

1630*800*1560

900*700,4-Φ18

XKSC-576/10-12%

4800 kvar

576 kvar

3*11.456

1630*800*1700

900*700,4-Φ18

XKSC-600/10-12%

5000 kvar

600 kvar

3*10.994

1660*800*1960

900*700,4-Φ18
